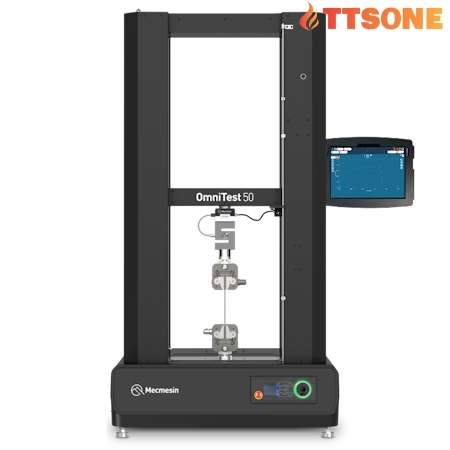

Máy Kiểm Tra Lực Kéo Nén Vật Liệu Mecmesin OmniTest 50 kN
THÔNG SỐ KỸ THUẬT
Hãng sản xuất: Mecmesin
Xuất xứ: Anh Quốc
Model: OmniTest 50kN
Dải đo: 50 kN
Độ phân giải: 1:50.000
Độ chính xác lực: ±0.5 %
Đơn vị đo: mN, daN, N, kN, gf, kgf, ozf, lbf
Tốc độ lấy mẫu: 20kHz
Kích thước: 986 x 648 x 1938 mm
Trọng Lượng: 442Kg
- Chi Tiết Sản Phẩm
- Tài Liệu Tham Khảo
MÔ TẢ SẢN PHẨM
Máy Kiểm Tra Lực Kéo Nén Vật Liệu Mecmesin OmniTest 50 kN được thiết kế để thử nghiệm độ bền kéo và độ nén của vật liệu, sản phẩm và linh kiện.

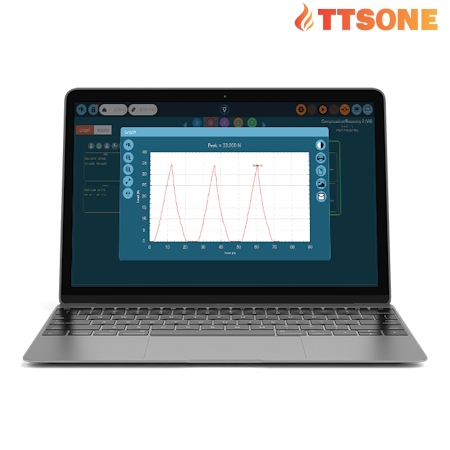

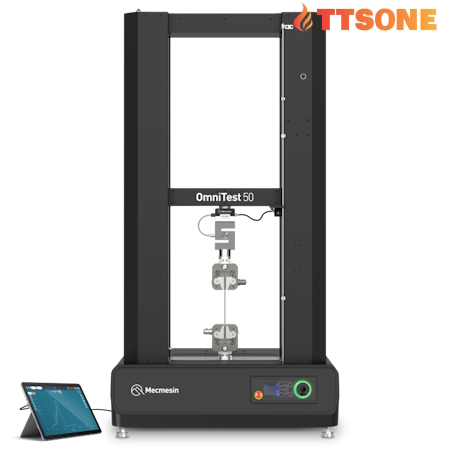

Các hệ thống thử nghiệm phổ quát đa năng này được điều khiển bởi phần mềm thử nghiệm VectorPro™ mạnh mẽ và trực quan của Mecmesin, giúp chúng dễ dàng sử dụng để thực hiện các tiêu chuẩn đảm bảo chất lượng trong tất cả các ngành. Mô hình điều khiển bằng PC có tính linh hoạt để chạy các quy trình kiểm tra trên sự lựa chọn phần cứng máy tính của người sử dụng. Ngoài ra Mecmesin cung cấp Mẫu OmniTest Touch chạy trên bảng điều khiển màn hình cảm ứng độ nhạy cao cũng được điều khiển thoogn qua phần mềm kiểm tra VectorPro™. Phiên bản tích hợp đầy đủ này tạo ra một giải pháp độc lập, thuận tiện và dễ sử dụng để thực hiện các tiêu chuẩn đảm bảo chất lượng trong tất cả các ngành.
OmniTest hai cột có sẵn ở ba kích thước khung với xếp hạng tải là 10 kN, 25 kN và 50 kN. Các UTM đa năng này phù hợp lý tưởng để thử nghiệm các vật liệu cứng đòi hỏi tải trọng cao hơn, cũng như hoàn hảo cho các thử nghiệm độ giãn dài, lực thấp và để gắn các mẫu thử lớn hơn không thể dễ dàng đặt trên các khung thử nghiệm một cột.

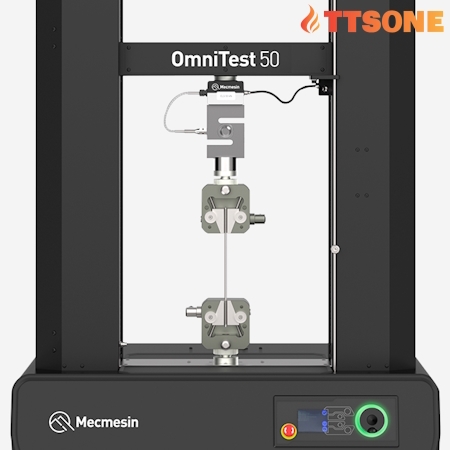

CẢM BIẾN

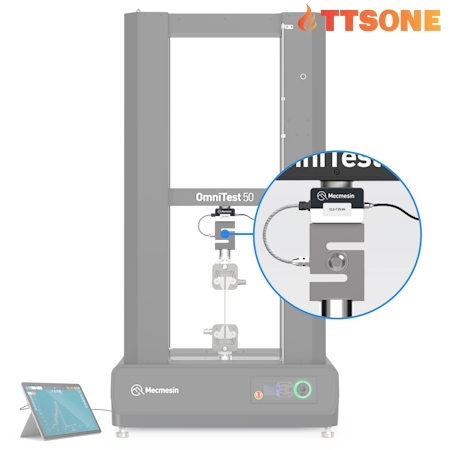

Máy kiểm tra OmniTest sử dụng dải Cảm biến tải trọng nâng cao (ELS) có độ chính xác cao, độ phân giải cao của Mecmesin để ghi lại tải trọng kéo và nén.
Cảm biến tải trọng chính xác kết nối trực tiếp với giá đỡ OmniTest hoặc MultiTest-dV và giao tiếp với phần mềm VectorPro, cho phép thực hiện các quy trình kiểm tra tinh vi cho các ứng dụng kiểm tra vật liệu.
Model | ELS 2 | ELS 5 | ELS 10 | ELS 25 | ELS 50 | ELS 100 | ELS 250 | ELS 500 |
---|---|---|---|---|---|---|---|---|
N | 2 | 5 | 10 | 25 | 50 | 100 | 250 | 500 |
lbf | 0.44 | 1.1 | 2.2 | 5.5 | 11 | 22 | 55 | 110 |
kgf | 0.2 | 0.5 | 1 | 2.5 | 5 | 10 | 25 | 50 |
Model |
ELS-S 100 | ELS-S 200 | ELS-S 500 | ELS-S 1000 | ELS-S 2500 | ELS-S 5000 |
---|---|---|---|---|---|---|
N | 100 | 200 | 500 | 1000 | 2500 | 5000 |
lbf | 22 | 44 | 110 | 220 | 550 | 1100 |
kgf | 10 | 20 | 50 | 100 | 250 | 500 |
Model | ELS-T 100 | ELS-T 200 | ELS-T 500 | ELS-T 1000 | ELS-T 2500 | ELS-T 5000 | ELS-T 7.5 | ELS-T 10 | ELS-T 25 |
---|---|---|---|---|---|---|---|---|---|
N | 100 | 200 | 500 | 1000 | 2500 | 5000 | 7500 | 10000 | 25000 |
lbf | 22 | 44 | 110 | 220 | 550 | 1100 | 1650 | 2200 | 5500 |
kgf | 10 | 20 | 50 | 100 | 250 | 500 | 750 | 1000 | 2500 |
Model | ELS-P 20 | ELS-P 50 |
---|---|---|
N | 20000 | 50000 |
lbf | 4400 | 11000 |
kgf | 2000 | 5000 |
Độ chính xác | Khi được hiệu chuẩn như một phần của hệ thống, độ chính xác là ±0,5% giá trị đọc xuống đến 2% phạm vi, phù hợp để sử dụng với các hệ thống Loại 0,5 theo yêu cầu của ISO 7500-1. Ví dụ: ELS 100 khi đo 10N có độ chính xác đến ± 0,05 N hoặc khi đo 50N có độ chính xác đến ± 0,25 N. |
Độ phân giải | 1:50,000 |
Đơn vị đo | mN, daN, N, kN, gf, kgf, ozf, lbf |
Tốc độ lấy mẫu | 20 kHz |
Tốc độ thu thập dữ liệu | 1000 Hz |
DỊCH CHUYỂN
- Hành trình tối đa: 1230 mm
- Độ chính xác vi trí: ±0,1% của vị trí hiển thị hoặc ± 0,01 mm, tùy theo giá trị nào lớn hơn
- Độ phân giải: 0.001mm
TỐC ĐỘ
- Dải tốc độ: 0.01-500 mm/phút
- Độ chính xác: Tốt hơn ±2% tốc độ chỉ định hoặc ± 0,02 mm/phút (20 µm/phút), tùy theo giá trị nào lớn hơn
- Độ phân giải: 0.001 mm/phút
THÔNG SỐ CHUNG
- Điện áp sử dụng: 230V AC 50 Hz
- Công suất: 750W
- Dải nhiệt độ hoạt động: 10 - 40°C (50 - 104°F)
- Dải độ ẩm hoạt động: Điều kiện phòng thí nghiệm và công nghiệp bình thường, không ngưng tụ 30 - 80% RH
