Máy Kiểm Tra Lực Ma Sát Và Độ Bám Dính Mecmesin FPT-H1 100N

MÔ TẢ SẢN PHẨM

Máy kiểm tra theo chiều ngang tự động FPT-H1-i và FPT-H1-xt được các chuyên gia kiểm tra chất lượng trên thế giới sử dụng thường xuyên để đánh giá khách quan các đặc tính ma sát, bong tróc và xé rách của vật liệu.

Hệ thống FPT-H1 được sử dụng phổ biến trong các ngành công nghiệp đa dạng như bao bì, thực phẩm và đồ uống, mỹ phẩm và dệt may.

FPT-H1 được cấu hình sẵn các phương pháp kiểm tra tương ứng với các tiêu chuẩn quốc tế chung về kiểm tra ma sát, bong tróc, xé rách, giúp người vận hành dễ dàng lựa chọn và thực hiện kiểm tra một cách nhanh chóng.

Trình bày rõ ràng của đường cong đồ thị với một bảng kết quả, có thể chú thích ngày tháng, người vận hành và đánh dấu Đạt / Không đạt theo tiêu chí dung sai, đảm bảo hiệu quả tối ưu khi thử nghiệm. Các phần đính kèm được kết nối với máy kiểm tra đa năng FPT-H1 bằng cách sử dụng các chốt tháo nhanh để tiết kiệm thời gian nhất cho việc thay đổi phụ kiện cho các bài thử nghiệm khác nhau.

Máy kiểm tra tự động FPT-H1 rất phù hợp để đo:

- Kiểm tra ma sát:

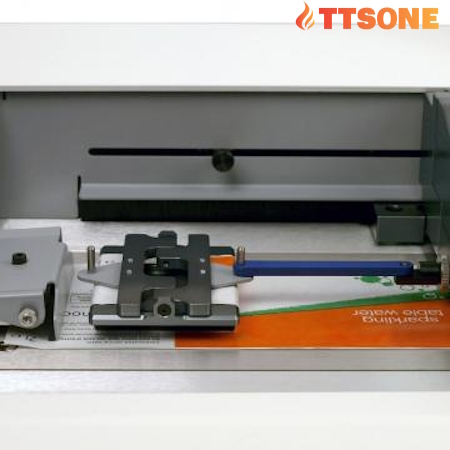

Hệ số ma sát tĩnh và động học của màng nhựa, thùng carton hoặc giấy in.

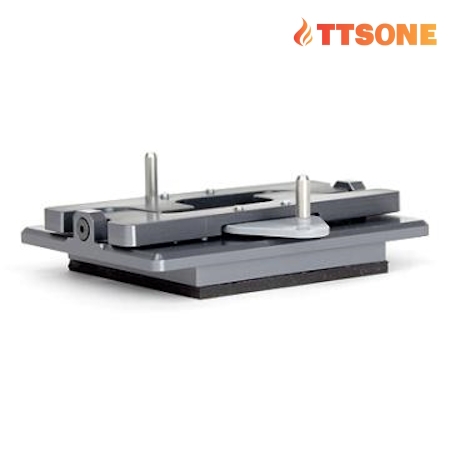

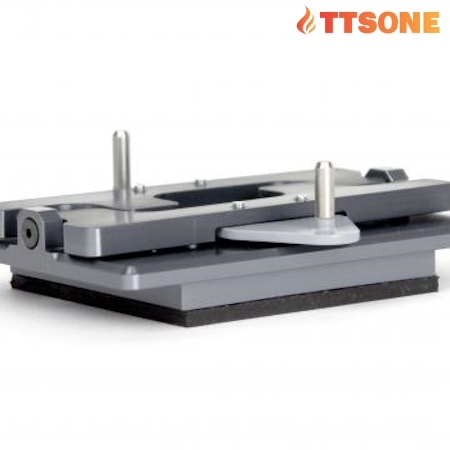

Có đầy đủ các phụ kiện và phụ kiện đính kèm. Chọn từ các tấm trượt cố định tiêu chuẩn cho màng nhựa, được đặt bằng tay lên vật liệu hoặc chọn 'bộ định vị tấm trượt có dẫn hướng' để nâng và hạ tấm trượt xuống giấy và bìa lặp lại theo ISO 15359. Có sẵn tùy chọn hệ thống gia nhiệt để đánh giá ma sát đặc tính dưới nhiệt độ cao.

Tiêu chuẩn:

ASTM D1894

ISO 8295

Tappi T549

ISO 15359

- Kiểm tra độ bền của vỏ:

Độ bền bóc của băng dính phụ thuộc vào lực dán, loại kết cấu như: nhãn tự dính, màng nhiều lớp và phần hàn dán của vật liệu.

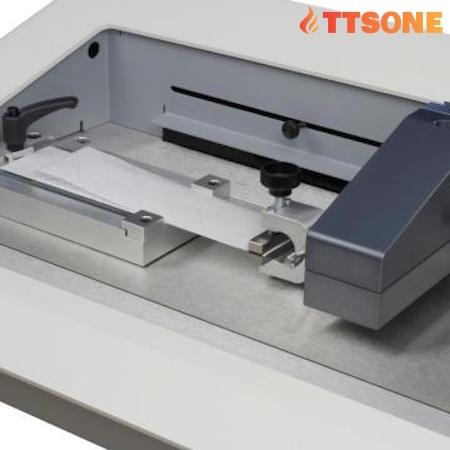

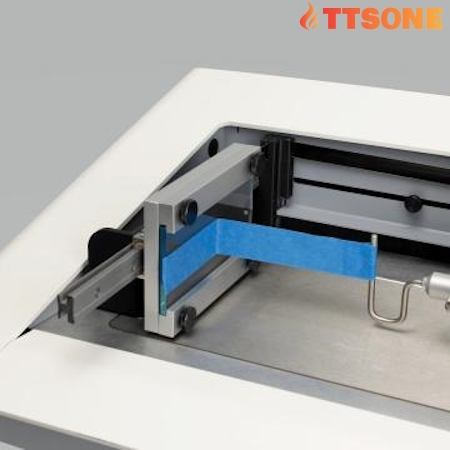

Có đầy đủ các phụ kiện và phụ kiện đi kèm để thực hiện các bài kiểm tra 90 °, 180 ° hoặc T-peel. Kẹp bọc cao su tiện dụng giữ chặt mẫu thử và bàn bóc có hỗ trợ đảm bảo lực kéo được tác dụng ở góc xác định

Tiêu chuẩn:

FINAT 1, 2 and 3

ASTM D3330

ASTM F88

ISO 8510

- Thử nghiệm xé:

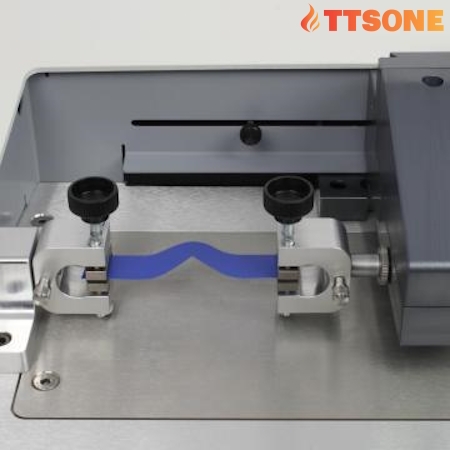

FPT-H1 có thể được sử dụng để thử nghiệm các đặc tính: Sự lan truyền vết rách và sự xé rách 'Graves' của màng nhựa và tấm mỏng, khả năng chống xé rách của cao su hoặc nhựa nhiệt dẻo, độ bền kéo của giấy, sự xé rách của vải.

Có đầy đủ các phụ kiện và tùy chọn đính kèm để thực hiện thử nghiệm xé rách, lan truyền vết rách và các thử nghiệm liên quan. Kẹp bọc cao su với các ngàm rộng để cố định chắc chắn các mẫu vật bằng nhiều vật liệu khác nhau và đảm bảo sự liên kết tối ưu.

Tiêu chuẩn:

ASTM D1938

ISO 34-1

ISO 6383-1

ISO 12625-12

ISO 13937-2

FPT-H1

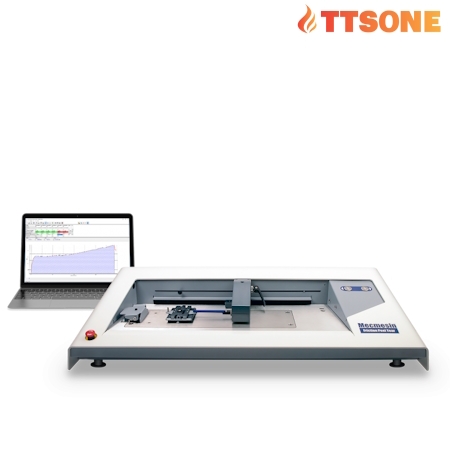

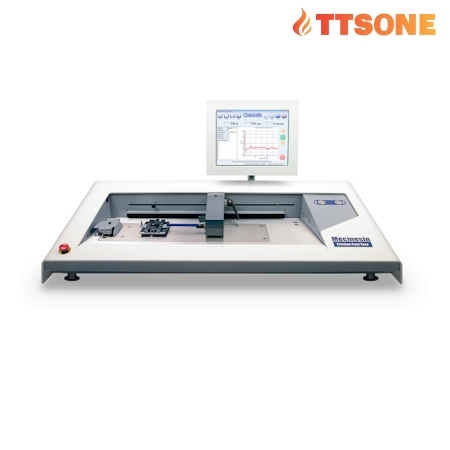

FPT-H1-i có động cơ được điều khiển bằng phần mềm chạy trên máy tính và FPT-H1-xt sử dụng phần mềm trong màn hình cảm ứng đi kèm để điều khiển và lưu trữ. Chúng mang lại cả tính nhất quán và độ tin cậy bằng cách kiểm soát các thông số kiểm tra chính về lực, độ dịch chuyển và tốc độ.

Mỗi hệ thống kiểm tra tự động FPT-H1-i và FPT-H1-xt bao gồm bốn yếu tố chính:

Khung thử nghiệm

FPT-H1-i và FPT-H1-xt có khung thử nghiệm cơ giới nằm ngang chuyên dụng được thiết kế để tác dụng lực kéo lên đến 100 N đồng thời đo chính xác độ dịch chuyển.

Vật mẫu có thể dễ dàng được kiểm tra ma sát, bong tróc hoặc xé rách trong khoảng cách 275mm với tốc độ kiểm tra có thể cấu hình để chạy trong khoảng 1 - 1200 mm / phút.

Chúng yêu cầu PC hoặc bảng điều khiển màn hình cảm ứng để chạy phần mềm điều khiển.

Loadcells

Dòng sản phẩm loadcell có thể hoán đổi của FPT được điều chỉnh đặc biệt cho FPT-H1-i và -xt . Chúng có kết nối trượt độc đáo, loại bỏ sự bất tiện của cáp kết nối và các đặc tính hiệu chuẩn của chúng được FPT nhận ra ngay lập tức mà không cần bất kỳ thao tác nào thêm từ người vận hành.

Hai cảm biến khác nhau có sẵn: 0 - 10N (chủ yếu được sử dụng cho các bài kiểm tra độ ma sát và độ bong tróc) và 0 - 100N (chủ yếu cho các bài kiểm tra độ rách). Điều này đảm bảo rằng bạn có lựa chọn tối ưu để đáp ứng tất cả các nhu cầu thử nghiệm của mình. Độ chính xác của phép đo là ± 0,1% công suất cảm biến.

Mỗi cảm biến được cung cấp theo tiêu chuẩn với chứng chỉ hiệu chuẩn của riêng nó có thể truy nguyên theo các tiêu chuẩn quốc gia. Một bộ kiểm tra hiệu chuẩn cũng có sẵn để cho phép người dùng xác minh loadcell theo định kỳ.

Phần mềm

Phần mềm Emperor là trung tâm của FPT-H1-i và -xt hệ thống thử nghiệm. Nó chạy trên bất kỳ máy tính Windows nào và điều khiển động cơ của khung thử nghiệm trong khi thu thập dữ liệu ở tần số ấn tượng 1.000 Hz từ cảm biến tải FPT và bộ mã hóa dịch chuyển của khung.

Quy trình kiểm tra từng bước có thể được tạo nhanh chóng và dễ dàng theo yêu cầu chính xác của quy trình kiểm tra của bạn. Sau đó, người điều hành có thể chọn các quy trình kiểm tra thông dụng nhất bằng cách sử dụng nút 'yêu thích' của họ hoặc từ danh sách thả xuống tiêu chuẩn.

Bằng cách vẽ biểu đồ dữ liệu đo trong thời gian thực trên biểu đồ, người vận hành có thể xác định chính xác hoạt động của mẫu thử nghiệm. Các phép tính đặt trước được sử dụng để phân tích dữ liệu nhằm xác định xem mẫu vật có đáp ứng các tiêu chí đạt / không đạt của các thông số kỹ thuật kiểm tra chất lượng hay không.

Khi kết thúc thử nghiệm, mô-đun báo cáo mạnh mẽ trong Emperor ™ cho phép người vận hành đưa ra báo cáo thử nghiệm dưới dạng PDF. Ngoài ra, dữ liệu có thể được xuất sang Excel hoặc vào mạng để phân tích thêm bằng gói Kiểm soát Quy trình Thống kê (SPC).

Đồ gá kẹp

Giữ mẫu thử của bạn tại chỗ mà không bị trượt là điều cần thiết để thu được kết quả có thể lặp lại. Mecmesin đã thiết kế một loạt các chuôi để giữ nhiều loại vật liệu được sử dụng trong thử nghiệm ma sát, bong tróc và xé rách. Chúng bao gồm xe trượt ma sát, đồ gá chống bóc và kẹp tác động để kiểm tra độ bền kéo và xé.

Bản chất khác nhau của các kích thước và hình dạng mẫu vật thường làm cho nó cần thiết để thiết kế và sản xuất một tay cầm đặc biệt. Đội ngũ kỹ sư thiết kế của Mecmesin có thể làm việc với bạn để phát triển độ bám tốt nhất cho mẫu vật của bạn. Sau đó, chúng được sản xuất trên máy in 3D của chúng tôi để tạo ra các đồ đạc nhẹ, chính xác hoặc đối với các ứng dụng tải cao hơn, chúng được làm từ kim loại tại xưởng máy của chúng tôi.

THÔNG SỐ KỸ THUẬT

Cảm biến lực

- Độ chính xác: ± 0,1%

- Độ phân giải: 1:6500

- Đơn vị: mN, daN, N, kN, gf, kgf, ozf, lbf

- Tốc độ lấy mẫu: 1000 Hz, 500 Hz, 100 Hz, 50 Hz, 10 Hz (người dùng có thể lựa chọn)

Dịch chuyển

- Khản năng dịch chuyển tối đa: 275mm

- Độ phân giả: 0.01mm

Tốc độ

- Phạm vi: 1 - 1200 mm / phút

- Sai số: ± 0,2% tốc độ được hiển thị

- Độ phân giải: 1 mm / phút

Kích thước:

914 x 415 x 226 mm

Trong lượng:

29 Kg
