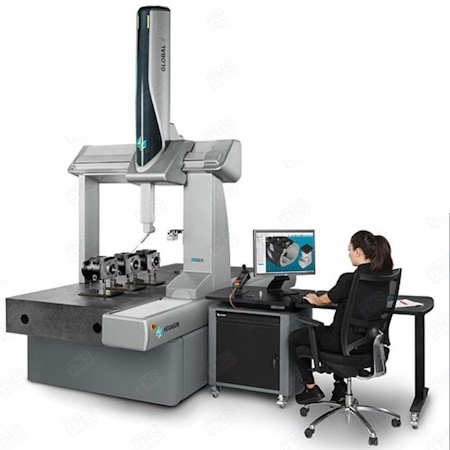

THIẾT BỊ ĐO 3 CHIỀU CMM HEXAGON GLOBAL S SPEED 07.10.07
THÔNG SỐ KỸ THUẬT
- Dải đo X = 700 mm ; Y = 1000 mm ; Z = 660 mm
- Độ chính xác máy
+ MPE(E0/E150): 1.2 + L/350 μm
+ MPE(PFTU) : 1.2 μm
+ MPL(RO) : 1.2 μm
+ Dải nhiệt độ đo : 18 °C - 22 °C
- Tốc độ đo:
+ Tốc độ di chuyển lớn nhất: 860mm/s
+ Gia tốc máy lớn nhất: 4300 mm/s2
+ Tần số quét chạm lớn nhất: 1000 point/s
- Chi Tiết Sản Phẩm
- Tài Liệu Tham Khảo
MÔ TẢ SẢN PHẨM
GLOBAL S CMM được thiết kế để cung cấp các phép đo có độ chính xác cao. Thiết kế của nó và giá đỡ bằng nhôm được tối ưu hóa để tối đa hóa độ cứng và giảm thiểu trọng lượng, cho phép CMM hoạt động chính xác và nhanh chóng cùng một lúc.
Các thanh dẫn hướng các trục bằng đá granit cung cấp khả năng tiếp cận tối ưu mẫu đo từ bất kỳ phía nào của máy và hạn chế tối đa sai số do nhiệt độ gây ra.
Đa cảm biến Bù nhiệt mở rộng (phạm vi nhiệt độ 16-26 °C) đảm bảo độ chính xác tốt nhất ngay cả trong điều kiện biến động nhiệt độ.
GLOBAL Speed được trang bị cảm biến quét laze tiên tiến của Hexagon theo tiêu chuẩn, kết hợp tốc độ, độ chính xác và tính linh hoạt chưa từng có để hợp lý hóa việc chụp đám mây điểm không tiếp xúc hoàn chỉnh của các bề mặt dạng tự do. Đối với các ứng dụng khác nhau, như các mẫu hình dạng phức tạp đến cánh tuabin, phép đo toàn bộ bề mặt chi tiết trong các đám mây điểm mà không ảnh hưởng đến thông lượng trở thành một nhiệm vụ đơn giản nhờ khả năng chụp tới 600 000 điểm mỗi giây của máy quét laze. Dữ liệu có độ chính xác cao sau đó có sẵn để so sánh với dữ liệu CAD hoặc cho mục đích thiết kế ngược. Đầu đo đảm bảo cảm biến luôn được căn chỉnh tối ưu với bề mặt phôi được đo, trong khi giá thay đổi cảm biến tự động cho phép trao đổi hoàn toàn tự động đầu quét lazer với các đầu đo chạm hoặc đầu đo quang trong quá trình đo.
MÔ TẢ SẢN PHẨM
GLOBAL S CMM được thiết kế để cung cấp các phép đo có độ chính xác cao. Thiết kế của nó và giá đỡ bằng nhôm được tối ưu hóa để tối đa hóa độ cứng và giảm thiểu trọng lượng, cho phép CMM hoạt động chính xác và nhanh chóng cùng một lúc.
Các thanh dẫn hướng các trục bằng đá granit cung cấp khả năng tiếp cận tối ưu mẫu đo từ bất kỳ phía nào của máy và hạn chế tối đa sai số do nhiệt độ gây ra.
Đa cảm biến Bù nhiệt mở rộng (phạm vi nhiệt độ 16-26 °C) đảm bảo độ chính xác tốt nhất ngay cả trong điều kiện biến động nhiệt độ.
GLOBAL Speed được trang bị cảm biến quét laze tiên tiến của Hexagon theo tiêu chuẩn, kết hợp tốc độ, độ chính xác và tính linh hoạt chưa từng có để hợp lý hóa việc chụp đám mây điểm không tiếp xúc hoàn chỉnh của các bề mặt dạng tự do. Đối với các ứng dụng khác nhau, như các mẫu hình dạng phức tạp đến cánh tuabin, phép đo toàn bộ bề mặt chi tiết trong các đám mây điểm mà không ảnh hưởng đến thông lượng trở thành một nhiệm vụ đơn giản nhờ khả năng chụp tới 600 000 điểm mỗi giây của máy quét laze. Dữ liệu có độ chính xác cao sau đó có sẵn để so sánh với dữ liệu CAD hoặc cho mục đích thiết kế ngược. Đầu đo đảm bảo cảm biến luôn được căn chỉnh tối ưu với bề mặt phôi được đo, trong khi giá thay đổi cảm biến tự động cho phép trao đổi hoàn toàn tự động đầu quét lazer với các đầu đo chạm hoặc đầu đo quang trong quá trình đo.
