Thiết Bị Kiểm Tra Lực Momen Xoắn Tự Động Chính Xác Cao Mecmesin Helixa-i 1.5Nm

MÔ TẢ SẢN PHẨM

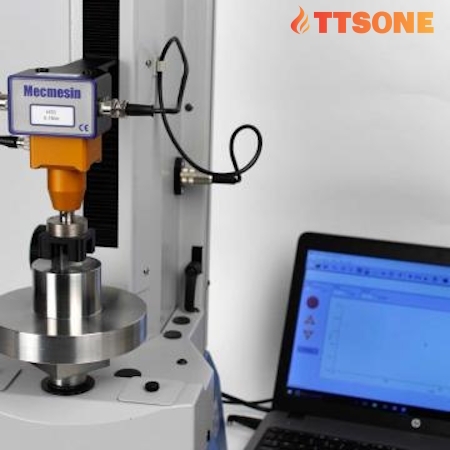

Máy kiểm tra mô-men xoắn tự động Helixa-i được điều khiển bằng phần mềm chạy trên máy tính. Nó mang lại cả tính nhất quán và độ tin cậy bằng cách kiểm soát các thông số kiểm tra chính về mô-men xoắn, góc và tốc độ. Điều này có nghĩa là sự thay đổi cố hữu được tìm thấy khi sử dụng thiết bị kiểm tra mô-men xoắn bằng tay gần như bị loại bỏ hoàn toàn. Nó được các chuyên gia trên khắp thế giới dựa vào để đánh giá một cách khách quan chất lượng của các bộ phận chính xác và các cụm lắp ráp tốt của họ.

Helixa-i là giải pháp hoàn hảo để đo mô-men xoắn thấp và trung bình trên nhiều loại sản phẩm tinh vi hoặc được chế tạo tinh vi. Độ nhạy và sự liên kết chính xác của nó làm cho nó phù hợp để kiểm tra các bộ phận lắp ráp chất lượng cao, chẳng hạn như các bộ phận lắp ráp trong mỹ phẩm, đồ trang sức, điện tử, dược phẩm và y tế. Cấu trúc linh hoạt của nó thậm chí còn cho phép tác dụng đồng thời lực dọc trục trong khi đo mô-men xoắn - điều cần thiết cho các sản phẩm như thiế bị hoặc cơ cấu phòng ngừa trẻ em.

Độ chính xác của Helixa-i kết hợp với phần mềm điều khiển & thu nhận Emperor cho phép bạn mô tả đầy đủ mô-men xoắn và ma sát trong chuyển động quay của các bộ phận và thành phần. Trong trường hợp yêu cầu nhiều hơn một mô-men xoắn cực đại, hãy sử dụng sức mạnh của Emperor để xây dựng một cấu hình mở rộng chi tiết để tiết lộ đầy đủ tính năng thực sự của đối tượng thử nghiệm.

Đó là sự liên kết chính xác giữa đồ đạc kẹp và mẫu mang lại độ chính xác cao để mang lại kết quả thử nghiệm đáng tin cậy và có thể lặp lại. Điều này làm cho một người thử nghiệm lý tưởng để đánh giá sự phát triển sản phẩm mới dựa trên một thông số kỹ thuật.

Hệ thống kiểm tra Helixa-i tự động bao gồm bốn yếu tố chính:

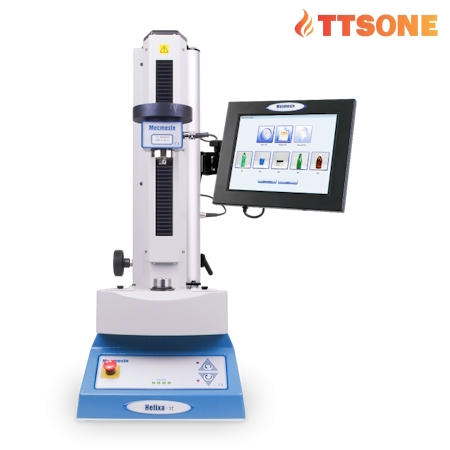

Khung thử nghiệm

Helixa-i và Helixa-xt có khung thử nghiệm cơ giới chính xác được thiết kế để áp dụng mô-men xoắn từ vài mN.m lên đến công suất 6 Nm . Cấu trúc chất lượng cao của nó, được sản xuất theo tiêu chuẩn chất lượng ISO 9001, đảm bảo kết quả cuối cùng trong thử nghiệm lặp lại.

Khi tìm cách đo chính xác mô-men xoắn thấp như vậy, điều quan trọng là phải đảm bảo rằng không có lực bên ngoài nào được tác dụng lên đối tượng thử nghiệm trong quá trình thử nghiệm. Thiết kế sáng tạo của Helixa-i và Helixa-xt cho phép bạn cân bằng trọng lượng của báng cầm do đó loại bỏ ảnh hưởng của nó lên đối tượng đang thử nghiệm.

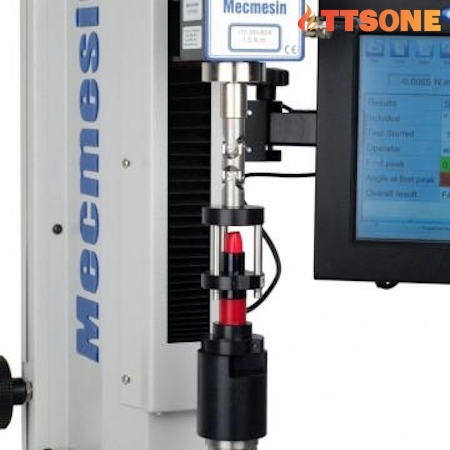

Kết cấu linh hoạt của nó thậm chí còn cho phép tác dụng đồng thời lực dọc trục trong khi đo mô-men xoắn - điều cần thiết đối với các sản phẩm, chẳng hạn như các cánh cửa chống trẻ em, đòi hỏi một cơ chế phải được tham gia trước khi chúng có thể quay.

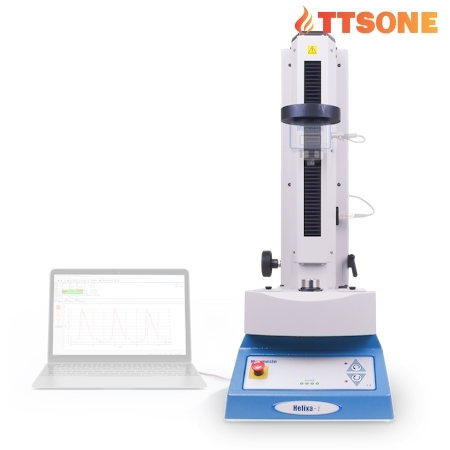

Sử dụng PC của riêng bạn để chạy phần mềm và tận dụng lợi thế của thiết bị nhỏ gọn để biến nó thành sự lựa chọn lý tưởng làm máy kiểm tra mô-men xoắn hàng đầu của bạn.

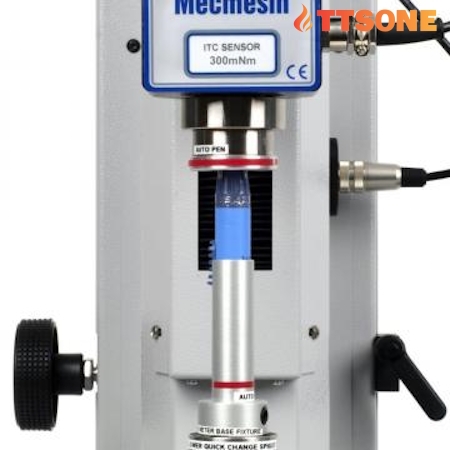

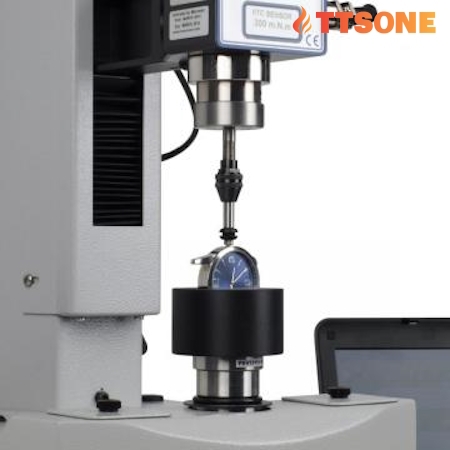

Cảm biến mô-men xoắn

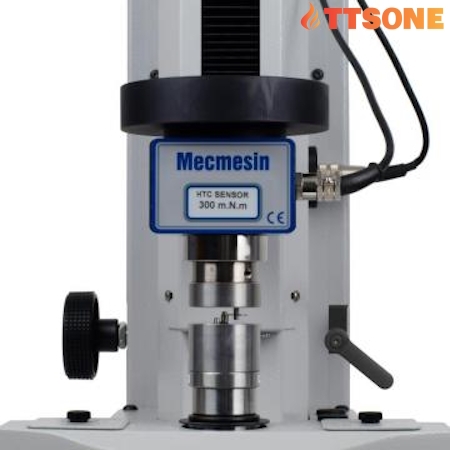

Phạm vi cảm biến mô-men xoắn có thể hoán đổi của HTC được điều chỉnh đặc biệt cho Helixa-i và Helixa-xt . Chúng cắm vào khung và các đặc tính hiệu chuẩn của chúng được người thử nghiệm nhận ra ngay lập tức mà không cần bất kỳ đầu vào nào từ người vận hành.

Bảy cảm biến khác nhau, tất cả đều đo từ 0, có sẵn để bao phủ phạm vi từ 0,1 Nm đến 6 Nm . Điều này đảm bảo rằng bạn có lựa chọn tối ưu để đáp ứng tất cả các nhu cầu kiểm tra mô-men xoắn của mình. Độ chính xác của phép đo là ± 0,5% công suất cảm biến.

Mỗi cảm biến HTC được phân phối theo tiêu chuẩn với chứng chỉ hiệu chuẩn riêng có thể truy xuất theo các tiêu chuẩn quốc gia.

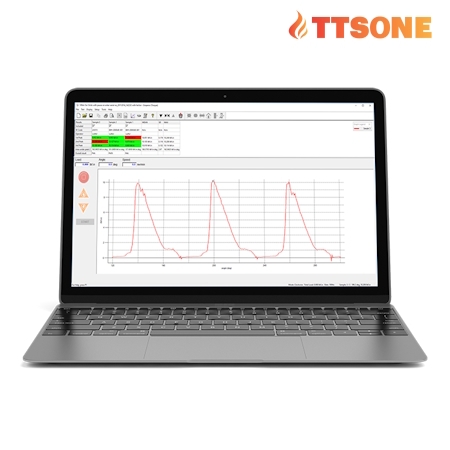

Phần mềm

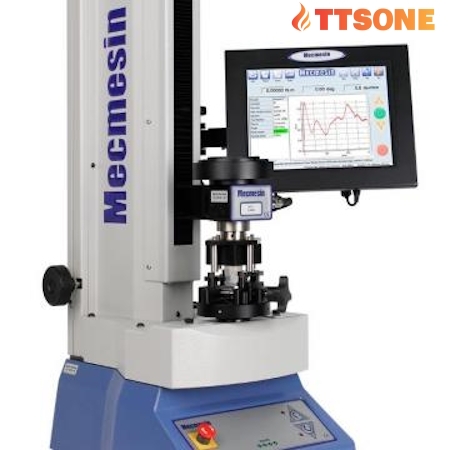

Phần mềm Emperor là trung tâm của Helixa-i và Helixa-xt   hệ thống thử nghiệm. Nó chạy trên bất kỳ máy tính Windows nào và điều khiển động cơ của khung thử nghiệm trong khi thu thập dữ liệu ở tần số ấn tượng 1.000 Hz từ cảm biến mô-men xoắn ITC và bộ mã hóa góc của khung.

Quy trình kiểm tra từng bước có thể được tạo nhanh chóng và dễ dàng theo yêu cầu chính xác của quy trình kiểm tra của bạn. Sau đó, người điều hành có thể chọn các quy trình kiểm tra thông dụng nhất bằng cách sử dụng nút 'yêu thích' của họ hoặc từ danh sách thả xuống tiêu chuẩn.

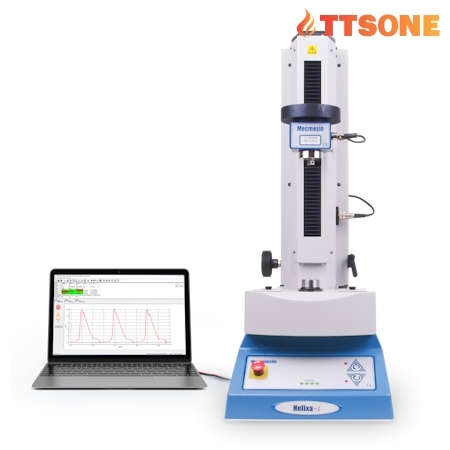

Bằng cách vẽ biểu đồ dữ liệu đo trong thời gian thực trên biểu đồ, người vận hành có thể xác định chính xác hoạt động của mẫu thử nghiệm. Các phép tính đặt trước được sử dụng để phân tích dữ liệu nhằm xác định xem mẫu vật có đáp ứng các tiêu chí đạt / không đạt của các thông số kỹ thuật kiểm tra chất lượng hay không.

Khi kết thúc thử nghiệm, mô-đun báo cáo mạnh mẽ trong Emperor ™ cho phép người vận hành đưa ra báo cáo thử nghiệm dưới dạng PDF. Ngoài ra, dữ liệu có thể được xuất sang Excel hoặc vào mạng để phân tích thêm bằng gói Kiểm soát Quy trình Thống kê (SPC).

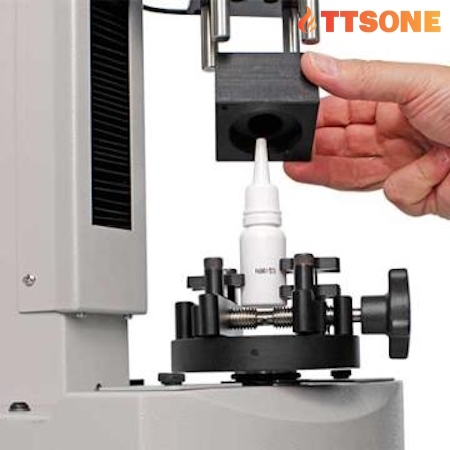

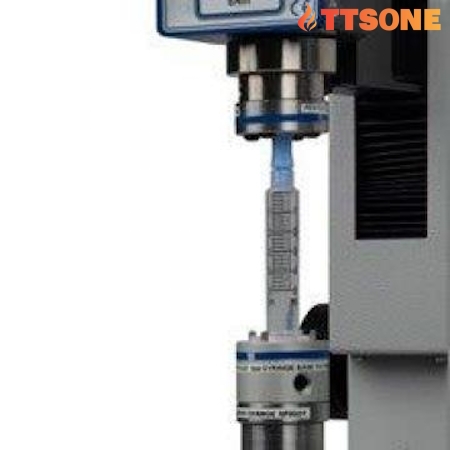

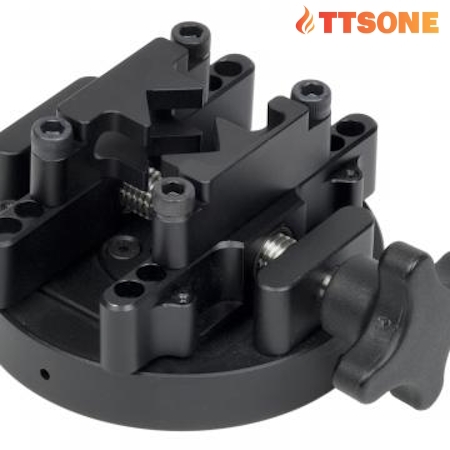

Đồ kẹp mẫu

Giữ mẫu thử của bạn tại chỗ mà không bị trượt là điều cần thiết để thu được kết quả có thể lặp lại. Mecmesin đã thiết kế một loạt các kẹp mô-men xoắn để giữ nhiều loại linh kiện. Chúng bao gồm các mâm cặp và trục gá thu nhỏ để giữ các mẫu thử bằng nhựa và kim loại, bàn cố định để cố định chai và hộp đựng cùng với nhiều thứ khác.

Bản chất khác nhau của các kích thước và hình dạng mẫu vật thường làm cho nó cần thiết để thiết kế và sản xuất một tay cầm đặc biệt. Đội ngũ kỹ sư thiết kế của Mecmesin có thể làm việc với bạn để phát triển độ bám tốt nhất cho mẫu vật của bạn và sử dụng máy in 3D của chúng tôi để sản xuất đồ đạc nhẹ, chính xác đáp ứng nhu cầu của bạn.

THÔNG SỐ KỸ THUẬT
